Prosessorit ja emolevyt - Luento 2
- Emolevyt
- Prosessorit
- Prosessorin rakenteesta
- Prosessorin sisäinen toiminta
- Taulukoita ja kaavioita
- Tiivistelmä
- laitteistot0202.mp3 2.3M
- laitteistot0203.mp3 3.1M
- laitteistot0204.mp3 3.2M
- laitteistot0205.mp3 3.1M
- laitteistot0206.mp3 2.7M
Emolevyt
Kuvia
Slot-1 emolevy
Socket-emo
Laajennuskortteja
Emolevyn
osat selitteillä
Emolevy toimii koko järjestelmän "kapellimestarina". Tietokoneessa kaikki osat liittyvät emolevyyn tavalla tai toisella.
Emolevyn osat:
- Prosessorikanta. Jokaisella prosessorityypillä on tietynlainen liitäntäkanta (Socket 1 - 8, Super Socket 7, Slot 1, Slot 2, Slot A).
- Prosessorin ulkoinen välimuisti (Level 2/3 (Secondary) cache)
- Liitännät
- kovalevylle
- cd-rom-asemalle
- levykeasemalle
- muille lisälaitteille (sarja-, rinnakkais-, näppäimistö- ja usb-liitäntä)
- Paikat muistikammoille
- Virtaliitin
- Piirisarja: Intelin tai jonkun muun valmistama. Määrää emolevyn pääominaisuudet
- Prosessorin kellotaajuus riippuu emolevyn asetuksista
- Emolevyn koko ja muoto: ATX tai Baby AT
Väylät
Väylän leveys (bittiä) ja kellotaajuus (MHz) määrittävät väylän nopeuden
16-bittiä leveä väylä, jonka kellotaajuus on 60 MHz:
32-bittiä leveä väylä, jonka kellotaajuus on 100 MHz:
- Sisäinen väylä hoitaa prosessorin sisällä tapahtuvan tietoliikenteen
- Osoiteväylä määrää kuinka paljon muistia prosessori pystyy maksimissaan osoittamaan ("näkemään")
- Muistiväylä (ulkoinen väylä), jonka kellotaajuus ja leveys määräävät kuinka nopeasti prosessori keskustelee muistin kanssa.
- Liitäntä-/oheislaiteväylät liittävät erinäisiä laitteita emolevyyn, kuten esimerkiksi kovalevyn, näytönohjaimen ja tulostimen. Väyliä ovat mm. AGP, PCI ja IDE.
Prosessorin kellotaajuus määrittyy yleensä ulkoisen väylän nopeuden monikertana.
Prosessorit
Suoritin eli prosessori on tietokoneen ydin. Sen tehtävänä on käsitellä muistissa olevaa tietoa. Prosessori kykenee ainakin yhteen- ja vähennyslaskuun sekä loogisiin operaatioihin(and,or,not).
Prosessoriperheet
Prosessoreita on useita eri perheitä. Samaan perheeseen kuuluvat prosessorit jakavat saman käskykannan ("osaavat samaa kieltä."). Samat ohjelmat toimivat siis kaikilla saman perheen prosessoreilla, mutta eivät toisen perheen prosessoreilla.
Kuvia
Prosessori ja SDRAM-muisteja
Athlon (Slot-A)
Athlon XP (socket)
Pentium 4 (socket)
Prosessoriperhe | Prosessorit | Valmistaja(t) | Käyttökohteet |
---|---|---|---|
x86 | 286,386,486,Celeron, Pentium, Pentium II, Pentium III, Pentium IV K5, K6, Duron, Athlon, Athlon XP ( + Mobile-versiot) |
Intel AMD |
PC:t, sulautetut järjestelmät |
68xxx | 68000, 68010, 68020, 68030, 68040, 68060 | Motorola | Amiga, Mac, sulautetut järjestelmät |
PowerPC | 600-, 700-, 7400- ja 8400-sarjat | Motorola/IBM | Mac, sulautetut järjestelmät |
Crusoe | TM5400, TM5500, TM5600, TM5800 | Transmeta | Kannettavat PC:t, sulautetut järjestelmät |
Nopeus
- Prosessorin "bittisyys" 8/16/32/64 bittiä vrt. yhden sisäisen rekisterin koko
- Kellotaajuus (MHz) eli kuinka monta miljoonaa tilan vaihdosta sekunnissa
prosessori pystyy suorittamaan. Vanhoissa prosessoreissa tämä oli sama kuin suoritettavien operaatioiden määrä, mutta uudemmat pystyvät tekemään rinnakkain useita toimintoja samaan aikaan.
- Ylikellotus. Nostetaan väylänopeuksia tai prosessorin kerrointa yli suosituksien. Tällöin tietokoneen nopeus luonnollisesti kasvaa. Myös näytönohjaimia voi ylikellottaa. Saattaa kuitenkin aiheuttaa toimivuusongelmia.
Prosessorin rakenteesta
Prosessorikotelo sisältää prosessorin ytimen(keskellä), välimuistia ja liitäntäpinnit. Pinnien määrä ja kotelon rakenne määräävät emolevyn liitäntäkannan muodon.
Välimuisti
Välimuistit tehostavat muistinkäsittelyä.
Välimuistin taso | Sijainti | Koko |
---|---|---|
Level 1 | Prosessorin sisällä | 8 - 128 kilotavua |
Level 2 | Integroitu samaan koteloon prosessorin kanssa | 128 - 512 kilotavua |
Level 3 | Emolevyllä | 256 - 2048 kilotavua |
Jännite
Kukin prosessori vaatii toimiakseen tietyn käyttöjännitteen (5V, 3,5V 3,3V, 2,9V). Mitä pienempi jännite sitä pienempi virrankulutus ja vähemmän hukkalämpöä.
Jäähdytys
Korkeilla kellotaajuuksilla toimiva prosessori kuumenee ja vaatii siis jäähdytystä. Jäähdytys toteutetaan yleensä jäähdytyssiilillä ja tuulettimella.
Pakkaustiheys
Pakkaustiheys eli transistorin leveys esim. 0.25 mikronia (millimetrin tuhannesosa). Nykyään parhaimmillaan 0.13 mikronia ja pienempään päin mennään melko tasaista vauhtia.
Prosessorin sisäinen toiminta
- Ohjelmalaskuri, joka sisältää seurtaavan käsiteltävän komennon muistiosoitteen
- Käskyrekisteri, josta haetaan käsiteltävä komento
- Yleiset rekisterit sisältävät komennon suorituksen tuloksen
- Laskentayksikkö (ALU, Arithmetic Logical Unit) käsittelee komennon rekisterien sisällön kanssa
- Liput muuttuvat komentojen suorittamisen seurauksena
- Konekieli on prosessorin ymmärtämä kieli. Assembler on ihmisen ymmärtämä symbolinen versio konekielestä.
;
; bin[3*i+1]=( (tmp&2)>> 1) + 48;
;
0390 8B46FE mov ax,word ptr [bp-2] ; siirretään tmp ax:ään
0393 250200 and ax,2 ; tehdään ax:lle looginen AND binääriluvun 10 kanssa
0396 D1F8 sar ax,1 ; ax:n bitittäinen siirto oikealle yhden verran
0398 0430 add al,48 ; lisätään 48 al:aan eli muutetaan luku ascii-merkiksi
039A 50 push ax ; talletetaan luku (ax) pinoon
039B 8BC9 mov ax,si ; siirretään i ax:ään
039D BA0300 mov dx,3 ; siirretään luku 3 dx:ään
03A0 F7EA imul dx ; kerrotaan ax dx:ällä
03A4 8BD8 add ax,di ; lisätään ax:n binääritaulun alkuosoite
03A6 58 mov bx,ax ; siirretään ax:ssä oleva osoite bx:ään
03A7 884701 pop ax ; palautetaan talletettu luku ax:ään
03AA 8BC6 mov byte ptr [bx+1],al ; siirretään tavu al:stä muistiin taulun kohtaan 3*i+1
Käskykanta
Prosessorit voidaan jakaa niiden käskykannan perusteella seuraaviin luokkiin:
- CISC (Complex Instruction Set Computer) esim. x86 ja 68xxx
- RISC (Reduced Instruction Set Computer) esim. PowerPC
- VLIW (Very-Long Instruction Word) esim. Crusoe
CISC | RISC |
---|---|
KERRO muistipaikka_1, muistipaikka_2 |
SIIRRÄ muistipaikka_1, rekisteri_1
|

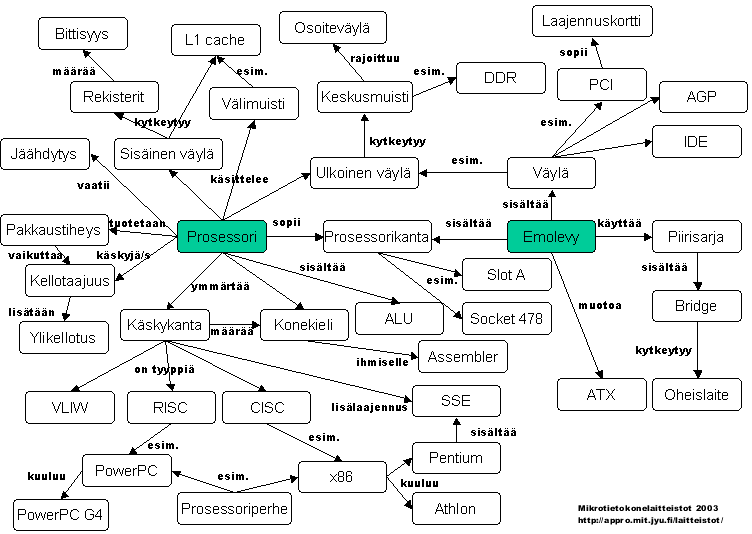

Taulukoita ja kaavioita
Prosessoreita
Prosessori | Julkaisu vuosi | Suurin kellotaajuus (MHz) | Sisäinen väylä (leveys) | Ulkoinen väylä (leveys) | Ulkoinen väylä (nopeus) | Osoite väylä | Sisäinen välimuisti (L1) | Sisäinen välimuisti (L2) | Jännite | Kanta | Pakkaus tiheys | Maksimi lämpö | Virran kulutus | Transistorit |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Intel 4004 | 1971 | 0.108 | 4 | 4 | 12 | - | ||||||||
Intel 8008 | 1972 | 0.300 | 8 | 8 | 14 | - | ||||||||
Intel 8080 | 1974 | 3.125 | 8 | 8 | 16 | - | ||||||||
Intel 8086 | 1978 | 10 | 16 | 16 | 20 | - | ||||||||
Intel 8088 | 1979 | 10 | 16 | 8 | 20 | - | ||||||||
Intel 80286 | 1982 | 20 | 16 | 16 | 24 | - | ||||||||
Intel 386DX | 1985 | 33 | 32 | 32 | 32 | - | ||||||||
Intel 386SX | 1988 | 33 | 32 | 16 | 24 | - | ||||||||
Intel 486DX | 1989 | 50 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Intel 486SX | 1991 | 33 | 32 | 16 | 32 | 8 yhdistetty | ||||||||
Intel 486DX2 | 1992 | 66 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Intel Pentium | 1993 | 200 | 32 | 64 | 32 | 8/8 | ||||||||
AMD Am486DX | 1993 | 40 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
AMD Am486DX2 | 1993 | 100 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Cyrix CX486DX | 1993 | 50 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Cyrix CX486DX2 | 1993 | 80 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Intel 486DX4 | 1994 | 100 | 32 | 32 | 32 | 16 yhdistetty | ||||||||
AMD Am48xDX4 | 1994 | 120 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Cyrix 5x86 | 1994 | 120 | 64 | 32 | 32 | 16 yhdistetty | ||||||||
Intel Pentium Pro | 1995 | 200 | 300 | 64 | 36 | 8/8 | ||||||||
AMD Am5x86 | 1995 | 133 | 32 | 32 | 32 | 16 yhdistetty | ||||||||
AMD K5 | 1995 | 120 | 32 | 64 | 32 | 16/8 | ||||||||
Cyrix CX486DX4 | 1995 | 100 | 32 | 32 | 32 | 8 yhdistetty | ||||||||
Cyrix 6x86 | 1995 | 150 | 64 | 64 | 32 | 16 yhdistetty | ||||||||
Intel Pentium MMX | 1996 | 266 | 32 | 64 | 32 | 16/16 | ||||||||
Intel Pentium II | 1997 | 450 | 300 | 64 | 36 | 16/16 | ||||||||
Intel Pentium II M | 1200 | 300 | 64 | 133 MHz | 36 | 16/16 | 521 | 1.4 | 0.13 | 100 | 10-22W | 44 milj. | ||
AMD K6 | 1997 | 300 | 64 | 64 | 32 | 32/32 | ||||||||
Cyrix 6x86 MX | 1997 | 188 | 64 | 64 | 32 | 64 yhdistetty | ||||||||
Intel Celeron | 1998 | 1200 | 300 | 64 | 100 MHz | 36 | 16/16 | 256 | 1.475 | Socket 370 | 0.13 | 69 | 30W | 28 milj. |
Intel Mobile Celeron | 933 | 300 | 64 | 100 MHz | 36 | 16/16 | 128 | 1.7 | 0.18 | 100 | <3W | 28 milj. | ||
AMD K6-2 | 1998 | 550 | 64 | 64 | 100 MHz | 32 | 32/32 | (1024) | 2.2/3.3 | Super Socket 7 | 0.25 | 70 | 15-25W | 9.3 milj. |
AMD K6-3 | 1998 | 450 | 64 | 64 | 32 | 32/32 | ||||||||
Cyrix MII | 1998 | 300 | 64 | 64 | 32 | 64 yhdistetty | ||||||||
Cyrix III | 700 | 133 MHz | 128 | 1.9 | Socket 370 | 0.18 | 70 | 17W | 11.2 milj. | |||||
Cyrix C3E | 733 | 133 MHz | 128 | 64 | 1.5 | Socket 370 | 0.15 | 15 milj. | ||||||
Cyrix C3 | 866 | 133 MHz | 128 | 64 | 1.5 | Socket 370 | 0.13 | 7-12W | 15 milj. | |||||
Intel Pentium III | 1999 | 1266 | 300 | 64 | 133 MHz | 36 | 16/16 | 512 | 1.45 | 0.13 | 69 | 31W | 44 milj. | |
Intel Pentium III Xeon | 1000 | 133 MHz | 16/16 | 256 | 2.8/5/12 | Slot 2 | 0.18 | 55 | 33-35W | 28 milj. | ||||
AMD Athlon | 1999 | 700 | 64 | 64 | 32 | 64/64 | ||||||||
Intel Pentium IV | 1999 | 3000 | 300 | 64 | 400 MHz | 36 | 8/12 ETC | 256 | 1.75 | Socket 478 | 0.13/0.18 | 76 | 75W | 42 milj. |
Intel Xeon | 2001 | 2000 | 400 MHz | 8/12 ETC | 256 | 1.7 | Socket 603 | 0.18 | 78 | 78W | ||||
AMD Athlon | 1999 | 1400 | 64 | 64 | 266 MHz | 32 | 64/64 | 256 | 1.75 | Socket A | 0.18 | 95 | 65-72W | 37 milj. |
AMD Duron | 2000 | 1100 | 64 | 64 | 200 MHz | 32 | 64/64 | 64 | 1.75 | Socket A | 0.18 | 90 | 45-50W | 25.2 milj. |
AMD Mobile Duron | 900 | 64 | 64 | 200 MHz | 32 | 64/64 | 64 | 1.2-1.5 | Socket A | 0.18 | 95 | 2-24W | 25 milj. | |
AMD Athlon 4 | 2000 | 1100 | 64 | 64 | 200 MHz | 32 | 64/64 | 256 | 1.2-1.5 | Socket A | 0.18 | 95 | 37.5 milj. | |
AMD Athlon XP | 2001 | 2000 | 64 | 64 | 266 MHz | 32 | 64/64 | 256 | 1.75 | Socket A | 0.18 | 90 | 66W | 37.5 milj. |
AMD Athlon MP | 2001 | 1550 | 64 | 64 | 266 MHz | 32 | 64/64 | 256 | 1.75 | Socket A | 0.18 | |||
Crusoe TM3200 | 2000 | |||||||||||||
Crusoe TM5400 | 2000 | 700 | 128 | 256 | 0.9-1.3 | 0.18 | 0.2-6W | |||||||
Crusoe TM5500 | 2001 | 800 | 133 MHz | 128 | 256 | 0.9-1.3 | 0.13 | 0.4-1W | ||||||
Crusoe TM5600 | 2000 | 700 | 128 | 512 | 0.9-1.3 | 0.18 | 0.2-6W | |||||||
Crusoe TM5800 | 2001 | 800 | 133 MHz | 128 | 512 | 0.9-1.3 | 0.13 | 0.4-1W |
Liitäntäkantoja
Nimi | Jännite | Yhteensopivat prosessorit |
---|---|---|
Socket 1 | 5V | 486 |
Socket 2 | 5V | 486 |
Socket 3 | 5V / 3.3V | 486, AMD 5x86, Cyrix 5x86 |
Socket 4 | 5V | Pentium 60-66 |
Socket 5 | 3.3V | Pentium 75-133 MHz, Pentium MMX 125-166 |
Socket 6 | 3.3V | 486 |
Socket 7 | 2.5- 3.3V | Pentium 75-200 MHz, Pentium MMX, 6x86, K5, K6, 6x86MX |
Socket 8 | 3.1V / 3.3V | Pentium Pro |
Slot 1 | 1.8V / 3.3V | Pentium II, Pentium III, Celeron |
Slot 2 | ~1.7V | Celeron, Celeron II, Pentium III |
Socket 370 | 1.3V - 2.05V | Pentium II |
Slot A | ~1.6V | Athlon |
Socket A | 1.5 - 1.75V | Duron, Athlon |
Socket 423 | 1.75V | Pentium IV 1.3 - 2.0 GHz |
Socket 478 | 1.5V | Pentium IV 1.6 - 3.0 GHz |
Nopeuskehityksestä
